T型格萊圈PT密封件兩側輪廓是傾斜的且具有倒角，密封截面朝向密封面逐漸變窄。這樣的截面形狀能保持活塞密封，具備典型的結實感和緊湊性，而且也不會減少因壓力產生的最大壓縮所需要的彈性。這種特殊的T型格萊圈截面形狀所具有的側邊角度，允許其有一個附加的自由度，使密封件能夠輕微傾斜。于是可把最大壓力點移到高壓側密封邊緣的位置。相反，在密封件的低壓側出現一個沒有壓縮或剪切負載的中間變形區，從而有效地減少了密封圈被擠出的危險。

T型格萊圈PT系列具有極佳的靜態密封性能,可允許較大的擠出間隙（約50%），視應用場合而定，故可降低加工費用。由于較大的擠出間隙，甚至在固體介質中也能安全使用,摩擦力小，無爬行現象,特別推薦用于重型和大直徑的應用場合。

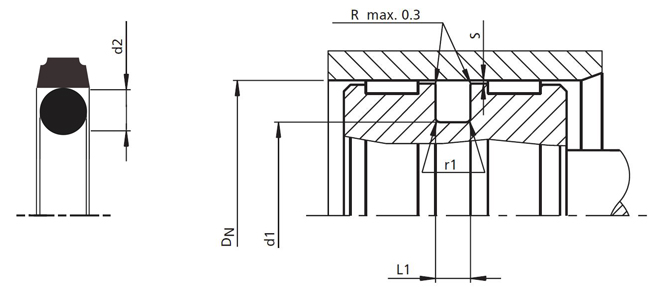

特瑞堡T型特康格萊圈PT安裝溝槽尺寸表

系列號	缸孔直徑 DN f8/h9			溝槽內徑	溝槽寬度	半徑	徑向間隙 S max *			O型圈截面
	標準系列	輕型系列	重型系列	d1 h9	L1 +0.2	r1	10 Mpa	20 Mpa	40 Mpa	d2
PT00	8--14.9	15--39.9	--	DN-4.9	2.2	0.4	0.4	0.3	0.2	1.78
PT01	15--39.9	40--79.9	--	DN-7.5	3.2	0.6	0.6	0.5	0.3	2.62
PT02	40--79.9	80--132.9	15--39.9	DN-11.0	4.2	1	0.7	0.5	0.3	3.53
PT03	80--132.9	133--329.9	40--79.9	DN-15.5	6.3	1.3	0.8	0.6	0.4	5.33
PT04	133--329.9	330--669.9	80--132.9	DN-21.0	8.1	1.8	0.8	0.6	0.4	7
PT08	330--669.9	670--999.9	133--329.9	DN-24.5	8.1	1.8	0.9	0.7	0.5	7
PT05	670--999.9	---	330--669.9	DN-28.0	9.5	2.5	1	0.8	0.6	8.4
PT06**	≥1000	≥1000	≥1000	DN-38.0	13.8	3	1.2	0.9	0.7	12

* 壓力＞40 MPa時建議采用H8/f8(孔/活塞)配合公差，徑向間隙值對于特康? T46材料在+60℃下是有效的。

**PT06施力元件采用特殊形狀。

特瑞堡T型特康格萊圈PT規格表

零件號	D H9*d h9*L +0.2	O型圈尺寸		零件號	D H9*d h9*L +0.2	O型圈尺寸
PT0000080	8*3.1*2.2	2.9*1.78		PT0301300	130*114.5*6.3	113.67*5.33
PT0000100	10*5.1*2.2	4.8*1.8		PT0401300	130*109*8.1	108*7
PT0000120	12*7.1*2.2	6.7*1.8		PT0201320	132*121*4.2	120.24*3.53
PT0000140	14*9.1*2.2	8.75*1.8		PT0401350	135*114*8.1	113.67*7
PT0100150	15*7.5*3.2	7.59*2.62		PT0301400	140*124.5*6.3	123.19*5.33
PT0000160	16*11.1*2.2	10.82*1.78		PT0401400	140*119*8.1	116.84*7
PT0100160	16*8.5*3.2	7.59*2.62		PT0301450	145*129.5*6.3	126.37*5.33
PT0000180	18*13.1*2.2	12.42*1.78		PT0401450	145*124*8.1	123.19*7
PT0100180	18*10.5*3.2	9.19*2.62		PT0301500	150*134.5*6.3	132.72*5.33
PT0000200	20*15.1*2.2	14*1.78		PT0401500	150*129*8.1	126.37*7
PT0100200	20*12.5*3.2	12.37*2.62		PT0401550	155*134*8.1	132.72*7
PT0100210	21*13.5*3.2	12.37*2.62		PT0301600	160*144.5*6.3	142.24*5.33
PT0000220	22*17.1*2.2	17.17*1.78		PT0401600	160*139*8.1	135.89*7
PT0100220	22*14.5*3.2	13.94*2.62		PT0401650	165*144*8.1	142.24*7
PT0100240	24*16.5*3.2	15.54*2.62		PT0401700	170*149*8.1	145.42*7
PT0000250	25*20.1*2.2	18.77*1.78		PT0401750	175*154*8.1	151.77*7
PT0100250	25*17.5*3.2	17.12*2.62		PT0301800	180*164.5*6.3	164.47*5.33
PT0200250	25*14*4.2	13.87*3.53		PT0401800	180*159*8.1	158.12*7
PT0100280	28*20.5*3.2	20.29*2.62		PT0401900	190*169*8.1	164.47*7
PT0100300	30*22.5*3.2	21.89*2.62		PT0301940	194*178.5*6.3	177.17*5.33
PT0000320	32*27.1*2.2	26.7*1.78		PT0302000	200*184.5*6.3	183.52*5.33
PT0100320	32*24.5*3.2	23.47*2.62		PT0402000	200*179*8.1	177.17*7
PT0200320	32*21*4.2	20.22*3.53		PT0402050	205*184*8.1	183.52*7
PT0100350	35*27.5*3.2	26.64*2.62		PT0402100	210*189*8.1	183.52*7
PT0200350	35*24*4.2	23.4*3.53		PT0402150	215*194*8.1	189.87*7
PT0100360	36*28.5*3.2	28.24*2.62		PT0402200	220*199*8.1	196.22*7
PT0100380	38*30.5*3.2	29.82*2.62		PT0302300	230*214.5*6.3	208.92*5.33
PT0100400	40*32.5*3.2	31.42*2.62		PT0402300	230*209*8.1	208.92*7
PT0200400	40*29*4.2	28.17*3.53		PT0402400	240*219*8.1	215.27*7
PT0200420	42*31*4.2	29.75*3.53		PT0402500	250*229*8.1	227.97*7
PT0200450	45*34*4.2	32.92*3.53		PT0802500	250*225.5*8.1	215.27*7
PT0200480	48*37*4.2	36.09*3.53		PT0302500	250*134.5*6.3	234.32*5.33
PT0100500	50*42.5*3.2	40.94*2.62		PT0402540	254*233*8.1	227.97*7
PT0200500	50*39*4.2	37.7*3.53		PT0402600	260*239*8.1	240.67*7
PT0300500	50*34.5*6.3	32.69*5.33		PT0402650	265*244*8.1	240.67*7
PT0200520	52*41*4.2	40.87*3.53		PT0402680	268*247*8.1	240.67*7
PT0200530	53*42*4.2	40.87*3.53		PT0402700	270*249*8.1	240.67*7
PT0200550	55*44*4.2	44.04*3.53		PT0402800	280*259*8.1	253.37*7
PT0200570	57*46*4.2	44.04*3.53		PT0402900	290*269*8.1	266.07*7
PT0200580	58*47*4.2	47.22*3.53		PT0403000	300*279*8.1	278.77*7
PT0200600	60*49*4.2	47.22*3.53		PT0803000	300*275.5*8.1	266.07*7
PT0200620	62*51*4.2	50.39*3.53		PT0403100	310*289*8.1	278.77*7
PT0200630	63*52*4.2	50.39*3.53		PT0403200	320*299*8.1	291.47*7
PT0300630	63*47.5*6.3	46.99*5.33		PT0803200	320*295.5*8.1	291.47*7
PT0200650	65*54*4.2	53.57*3.53		PT0803300	330*305.5*8.1	304.17*7
PT0200680	68*57*4.2	56.74*3.53		PT0803400	340*315.5*8.1	316.87*7
PT0200700	70*59*4.2	56.74*3.53		PT0803500	350*325.5*8.1	316.87*7
PT0300700	70*54.5*6.3	53.34*5.33		PT0803600	360*335.5*8.1	329.57*7
PT0200750	75*64*4.2	63.09*3.53		PT0803700	370*345.5*8.1	342.27*7
PT0300750	75*59.5*6.3	56.52*3.53		PT0803800	380*355.5*8.1	354.97*7
PT0200800	80*69*4.2	66.27*3.53		PT0804000	400*375.5*8.1	367.67*7
PT0300800	80*64.5*6.3	62.87*5.33		PT0804200	420*395.5*8.1	393.07*7
PT0400800	80*59*8.1	58*7		PT0804300	430*405.5*8.1	405.26*7
PT0300850	85*69.5*6.3	69.22*5.33		PT0804400	440*415.5*8.1	405.26*7
PT0400850	85*64*8.1	63*7		PT0804500	450*425.5*8.1	417.96*7
PT0200900	90*79*4.2	78.97*3.53		PT0804600	460*435.5*8.1	430.66*7
PT0300900	90*74.5*6.3	72.39*5.33		PT0804800	480*455.5*8.1	456.06*7
PT0400900	90*69*8.1	68*7		PT0805000	500*475.5*8.1	468.76*7
PT0200950	95*84*4.2	82.14*3.53		PT0805550	555*530.5*8.1	506.86*7
PT0300950	95*79.5*6.3	78.74*5.33		PT0806000	600*575.5*8.1	557.66*7
PT0400950	95*74*8.1	73*7		PT0806400	640*615.5*8.1	608.08*7
PT0201000	100*89*4.2	88.49*3.53		PT0806600	660*635.5*8.1	633.48*7
PT0301000	100*84.5*6.3	81.92*5.33		PT0507000	700*672*9.5	670*8.4
PT0401000	100*79*8.1	78*7	PT0507100	710*682*9.5	680*8.4
PT0201050	105*94*4.2	91.67*3.53	PT0507400	740*712*9.5	710*8.4
PT0301050	105*89.5*6.3	88.27*5.33	PT0507800	780*752*9.5	750*8.4
PT0301080	108*92.5*6.3	91.44*5.33	PT0508000	800*772*9.5	770*8.4
PT0201100	110*99*4.2	98.02*3.53	PT0509000	900*872*9.5	870*8.4
PT0301100	110*94.5*6.3	91.44*5.33	PT05X1000	1000*972*9.5	970*8.4
PT0401100	110*89*8.1	88*7	PT06X1000	1000*962*13.8	960*12
PT0301150	115*99.5*6.3	97.79*5.33	PT05X1050	1050*1022*9.5	1020*8.4
PT0201200	120*109*4.2	107.54*3.53	PT06X1065	1065*1027*13.8	1025*12
PT0301200	120*104.5*6.3	100.97*5.33	PT06X1070	1070*1032*13.8	1030*12
PT0401200	120*99*8.1	98*7	PT05X1200	1200*1172*9.5	1170*8.4
PT0201250	125*114*4.2	113.89*3.53	PT06X1200	1200*1162*13.8	1160*12
PT0301250	125*109.5*6.3	107.32*5.33	PT06X1225	1225*1187*13.8	1185*12
PT0401250	125*104*8.1	103*7	PT06X1500	1500*1462*13.8	1460*12
PT0301270	127*111.5*6.3	110.49*5.33	PT06X2000	2000*1962*13.8	1960*12
