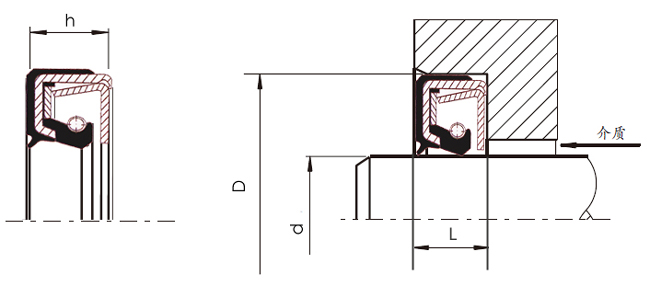

TCN高壓骨架油封結構有三部分組成:油封體、加強骨架和自緊螺旋彈簧。TCN高壓油封主要適用于有壓力的部件,屬于耐壓型回轉用密封件,該油封的骨架為整體結構,所以在壓力下唇口的變形較小。主要用于軸徑較大、壓力較高(最高0.98MPa)的場合。
油封的密封能力,取決于密封面油膜的厚度,厚度過大,油封泄漏;厚度過小,可能發生干摩擦,引起油封和軸磨損;密封唇與軸之間沒有油膜,則易引起發熱、磨損。因此,在安裝時,必須在密封圈上涂些油,同時保證骨架油封與軸心線垂直,若不垂直,油封的密封唇會把潤滑油從軸上排干,也會導致密封唇的過度磨損。在運轉中,殼體內的潤滑劑微微滲出一點,以達到在密封面處形成油膜的狀態最為理想。
型號 | d*D*L | 型號 | d*D*L | |
TCN | 25*45*12.5 | TCN | 75*100*13 | |
TCN | 28*48*12.5 | TCN | 80*105*13 | |
TCN | 30*50*11 | TCN | 80*105*13 | |
TCN | 30*50*12.5 | TCN | 85*110*13 | |
TCN | 32*52*11 | TCN | 90*115*13 | |
TCN | 34*54*11 | TCN | 95*120*13 | |
TCN | 35*55*11 | TCN | 95*120*15 | |
TCN | 38*58*11 | TCN | 100*125*13 | |
TCN | 40*62*11 | TCN | 105*135*14 | |
TCN | 42*65*12 | TCN | 110*140*14 | |
TCN | 48*70*12 | TCN | 115*145*14 | |
TCN | 50*72*12 | TCN | 120*150*14 | |
TCN | 55*78*12 | TCN | 125*155*14 | |
TCN | 60*82*12 | TCN | 130*160*14 | |
TCN | 62*85*12 | TCN | 135*165*14 | |
TCN | 65*90*13 | TCN | 140*170*14 | |
TCN | 68*92*13 | TCN | 150*180*14 | |
TCN | 70*95*13 | TCN | 170*200*16 | |
TCN | 72*95*13 | TCN | 190*225*16 |
