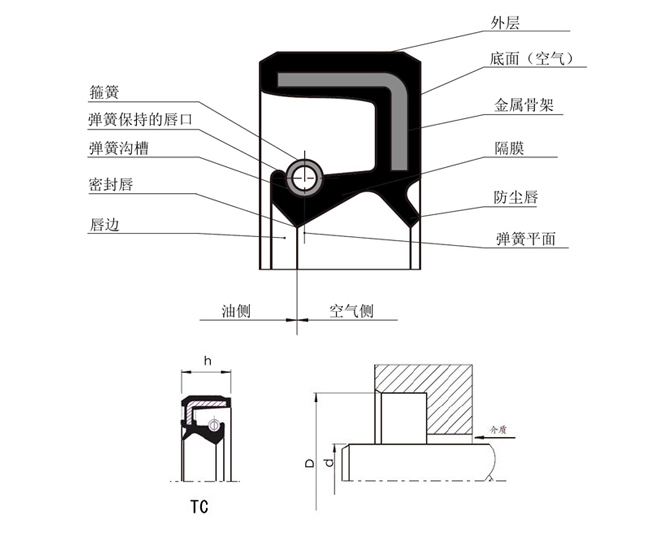

TC骨架油封結構有三部分組成:油封體、加強骨架和自緊螺旋彈簧。密封體按照不同部位又分為底部、腰部、刃口和密封唇等。通常，在自由狀態下的骨架油封，其內徑比軸徑小，即具有一定的"過盈量"。因此，當油封裝入油封座和軸上之后，油封刃口的壓力和自緊螺旋彈簧的收縮力對軸產生一定的徑向緊力，經過一段時間運行后，該壓力會迅速減小乃至消失，因而，加上彈簧可以隨時補償油封自緊力。TC油封主要應用于行走機械或工業液壓中的活塞桿密封，可用于：1、汽油發動機曲軸；2、柴油發動機曲軸；3、變速箱，差速器，減震器，發動機，車橋等。普通的油封承壓范圍十分有限，一般為0.03Mpa。這個壓力一般為潤滑油本身高差形成的壓力。如果需要密封更高壓力，則需要選用高壓油封(一般最高可以承受1Mpa壓力)或選用其他密封形式。
由于在油封與軸之間存在著油封刃口控制的油膜，此油膜具有流體潤滑特性。在液體表面張力的作用下，油膜的剛度恰好使油膜與空氣接觸端形成一個新月面，防止了工作介質的泄漏，從而實現旋轉軸的密封。油封的密封能力，取決于密封面油膜的厚度，厚度過大，油封泄漏;厚度過小，可能發生干摩擦，引起油封和軸磨損;密封唇與軸之間沒有油膜，則易引起發熱、磨損。因此，在安裝時，必須在密封圈上涂些油，同時保證骨架油封與軸心線垂直，若不垂直，油封的密封唇會把潤滑油從軸上排干，也會導致密封唇的過度磨損。在運轉中，殼體內的潤滑劑微微滲出一點，以達到在密封面處形成油膜的狀態最為理想。
| 骨架油封安裝軸與腔體部位公差表 | ||||
| 油封配套軸徑公差（+/-） | *骨架油封的使用上，若安裝部位尺寸允許，油封高度可有±1~2mm的差異，亦可使用。 | 油封配套孔徑公差（+/-） | ||
| 10以下 | 0 | 10以下 | +0.022/0 | |
| 10.01~18.00 | 0 | 10.01~18.00 | +0.027/0 | |
| 18.01~30.00 | 0 | 18.01~30.00 | +0.033/0 | |
| 30.01~50.00 | 0 | 30.01~50.00 | +0.039/0 | |
| 50.01~80.00 | 0 | 50.01~80.00 | +0.046/0 | |
| 80.01~120.00 | 0 | 80.01~120.00 | +0.054/0 | |
| 120.01~180.00 | 0 | 120.01~180.00 | +0.063/0 | |
| 180.01~250.00 | 0 | 180.01~250.00 | +0.072/0 | |
| 250.01~315.00 | 0 | 250.01~315.00 | +0.081/0 | |
| 315.01~400.00 | 0 | 315.01~400.00 | +0.089/0 | |
| 400.01~500.00 | 0 | 400.01~500.00 | +0.097/0 | |
| 骨架油封外徑擠壓公差表 | ||||
| 油封外徑尺寸范圍 | 外徑公差 | 高度公差（+） | 真圓度 | |
| 內包骨架（+） | 外露骨架（+） | |||
| 50以下 | 0.15~0.30 | 0.10~0.20 | 0.25 | 0.25 |
| 50.1~80 | 0.20~0.35 | 0.13~0.23 | 0.35 | 0.35 |
| 80.1~120 | 0.20~0.35 | 0.15~0.25 | 0.5 | 0.5 |
| 120.1~180 | 0.25~0.45 | 0.20~0.28 | 0.65 | 0.65 |
| 180.1~300 | 0.25~0.45 | 0.20~0.30 | 0.8 | 0.8 |
| 300.1~500 | 0.30~0.55 | 0.23~0.35 | 1 | 1 |
