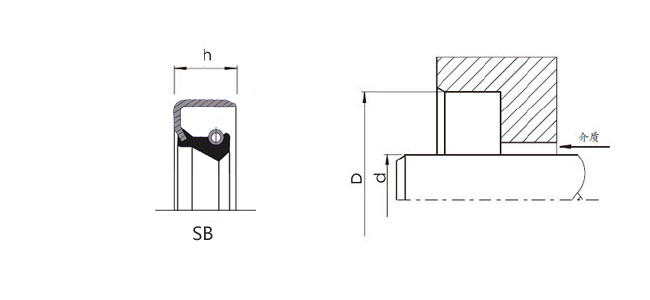

SB外骨架油封結構有三部分組成:油封體、加強骨架和自緊螺旋彈簧。外骨架油封的作用一般就是將傳動部件中需要潤滑的部件與出力部件隔離，不至于讓潤滑油滲漏，通常用于旋轉軸，是一種旋轉軸唇密封。骨架就如同混凝土構件里面的鋼筋，起到加強的作用，并使油封能保持形狀及張力。按骨架型式可分為內骨架油封，外骨架油封，內外露骨架油封。骨架油封是采用優質丁腈橡膠和鋼板制作而成，質量穩定，使用壽命長。
| 骨架油封安裝軸與腔體部位公差表 | ||||
| 油封配套軸徑公差（+/-） | *骨架油封的使用上，若安裝部位尺寸允許，油封高度可有±1~2mm的差異，亦可使用。 | 油封配套孔徑公差（+/-） | ||
| 10以下 | 0 | 10以下 | +0.022/0 | |
| 10.01~18.00 | 0 | 10.01~18.00 | +0.027/0 | |
| 18.01~30.00 | 0 | 18.01~30.00 | +0.033/0 | |
| 30.01~50.00 | 0 | 30.01~50.00 | +0.039/0 | |
| 50.01~80.00 | 0 | 50.01~80.00 | +0.046/0 | |
| 80.01~120.00 | 0 | 80.01~120.00 | +0.054/0 | |
| 120.01~180.00 | 0 | 120.01~180.00 | +0.063/0 | |
| 180.01~250.00 | 0 | 180.01~250.00 | +0.072/0 | |
| 250.01~315.00 | 0 | 250.01~315.00 | +0.081/0 | |
| 315.01~400.00 | 0 | 315.01~400.00 | +0.089/0 | |
| 400.01~500.00 | 0 | 400.01~500.00 | +0.097/0 | |
| 骨架油封外徑擠壓公差表 | ||||
| 油封外徑尺寸范圍 | 外徑公差 | 高度公差（+） | 真圓度 | |
| 內包骨架（+） | 外露骨架（+） | |||
| 50以下 | 0.15~0.30 | 0.10~0.20 | 0.25 | 0.25 |
| 50.1~80 | 0.20~0.35 | 0.13~0.23 | 0.35 | 0.35 |
| 80.1~120 | 0.20~0.35 | 0.15~0.25 | 0.5 | 0.5 |
| 120.1~180 | 0.25~0.45 | 0.20~0.28 | 0.65 | 0.65 |
| 180.1~300 | 0.25~0.45 | 0.20~0.30 | 0.8 | 0.8 |
| 300.1~500 | 0.30~0.55 | 0.23~0.35 | 1 | 1 |
